干式變壓器尺寸
干式變壓器近幾年來深受電氣設備行業的青睞,使用頻率也是日益見長的。今天創聯匯通電氣小編給大家介紹下干式變壓器尺寸、結構特點等方面的知識。以SCB10干式變壓器10KV級為例:
SCB10干式變壓器10KV級結構特點
鐵芯:鐵芯選用進口優質冷軋硅鋼片,三階全斜接縫結構,芯柱采用F級無緯帶綁扎,鐵芯表面采用環氧樹脂包封,降低了空載損耗,空載電流和鐵皮噪聲,夾件和緊回件經特殊表面處理,使產品外觀質量有了進一步提高。
溫控系統和風冷系統:采用橫流頂吹式冷卻風機,該冷卻風機具有噪聲小,風壓高,外形美觀等特點,增強了變壓器的過載能力。溫度控制采用智能溫控儀,提高了變壓器運行安全可靠性。
保護外殼和出線母排:保護外殼對變壓器作進一步安全保護,防護等級有IP20、IP23等。外殼材料有鋁合金、冷軋鋼板,不銹鋼等供用戶選擇。低壓出線用標準母線排出線,側出線和頂出線均可,也可為用戶設計特殊出線方式。

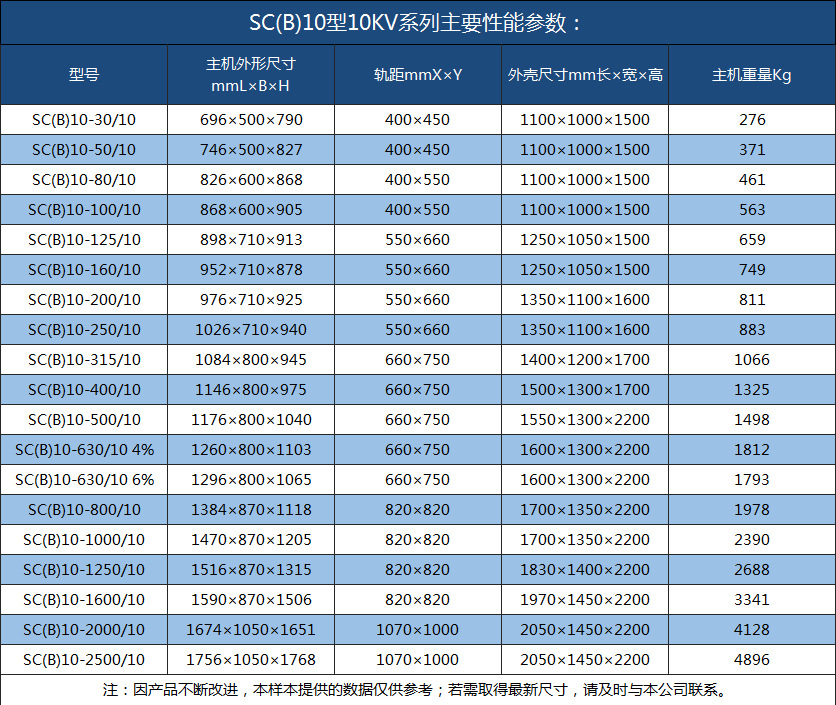

SCB10干式變壓器尺寸如下:

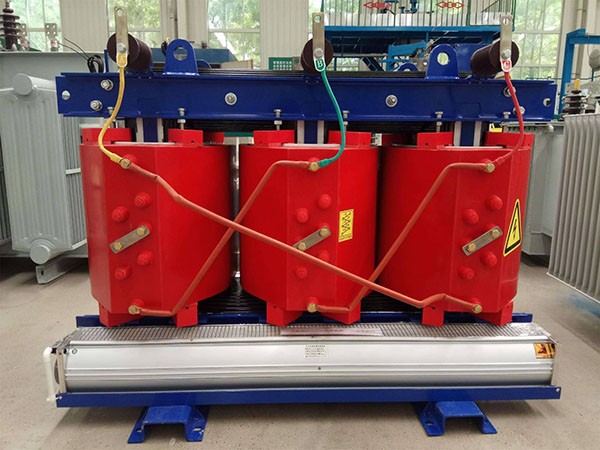

SCB10干式變壓器10KV級環氧澆注干式變壓器,可作為油浸式變壓器更新?lián)Q代產品,是各類干式變壓器中性能較優的產品,特別適用于城市電網,地下電站,實驗室,商務中心,劇院,醫院,賓館,隧道,車站,碼頭,機場等重要場所。
